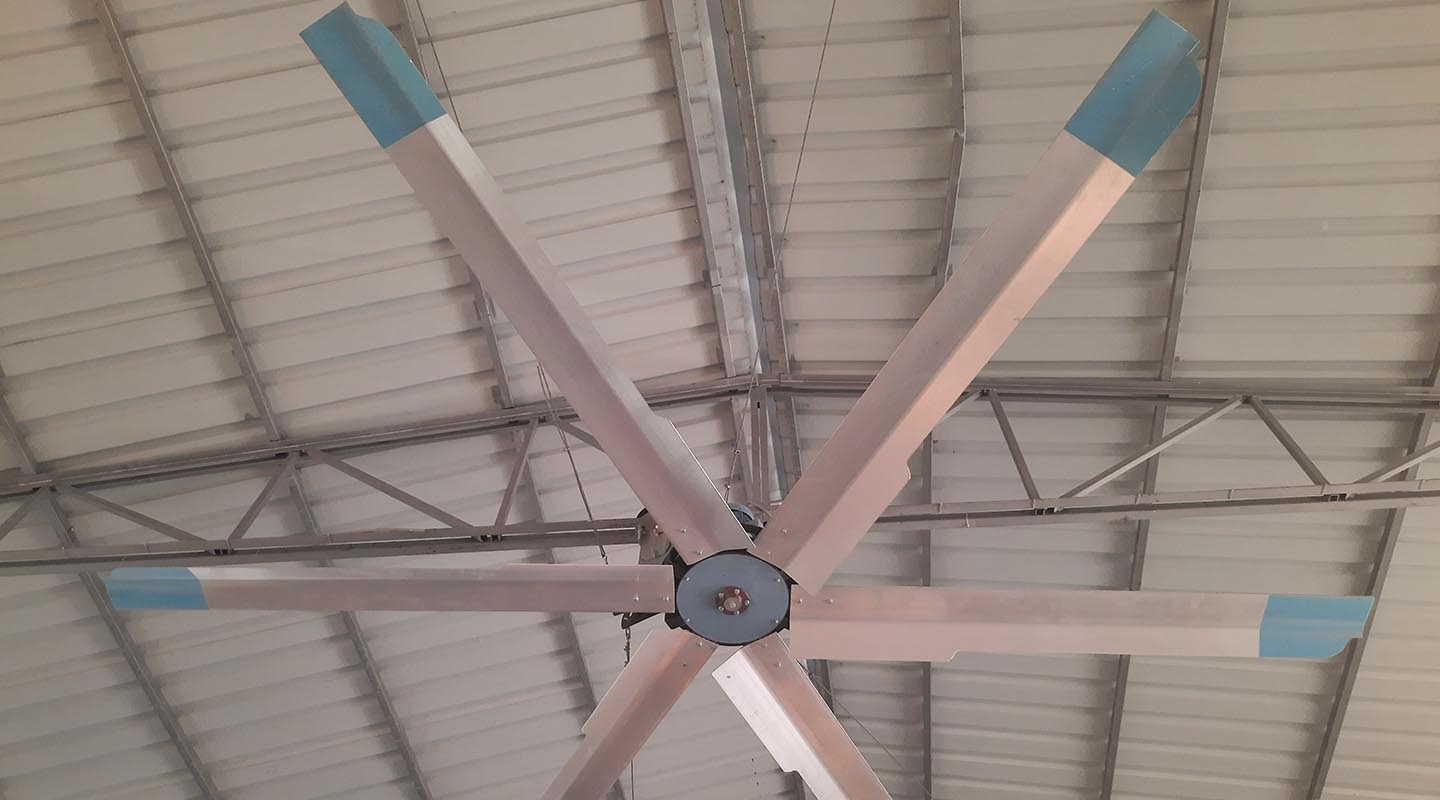

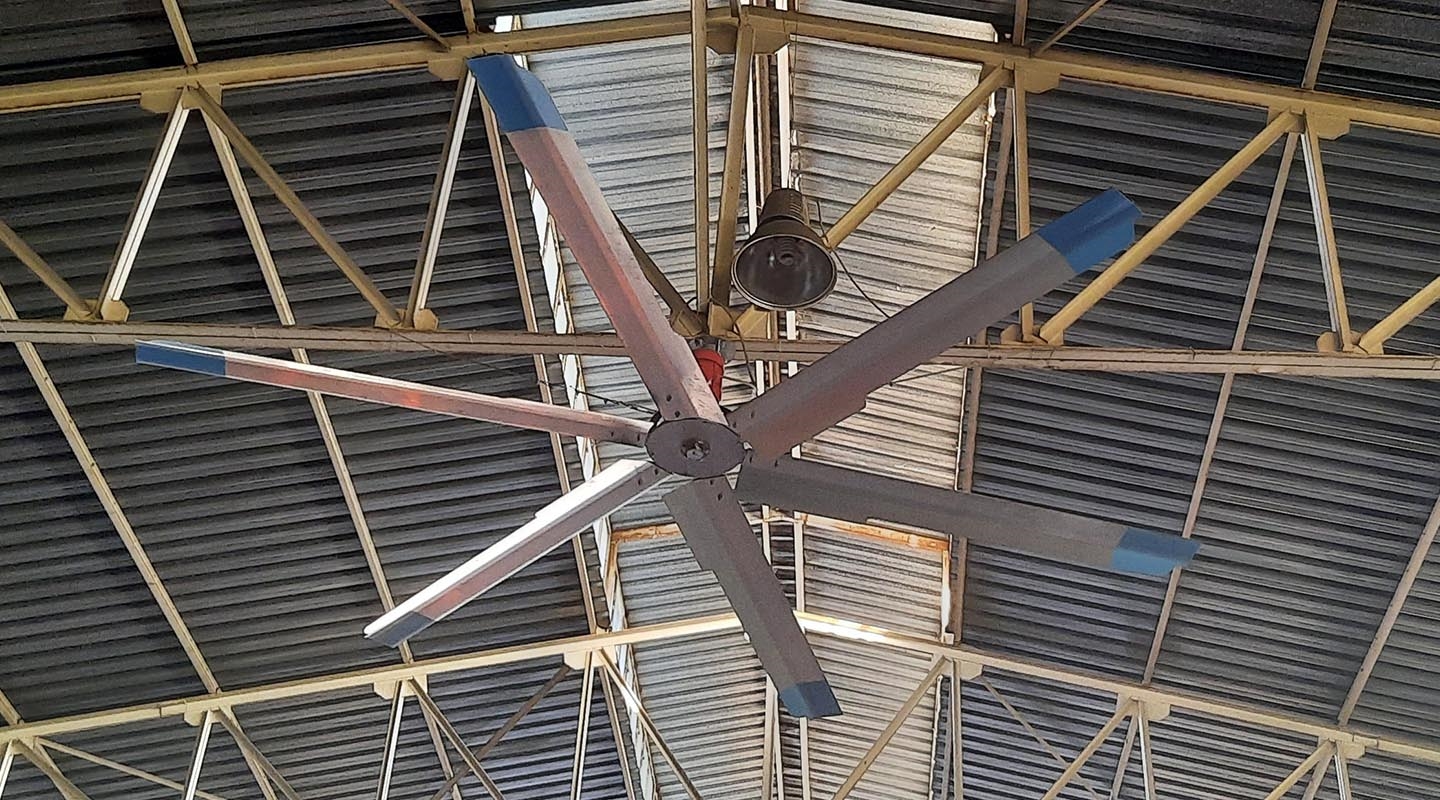

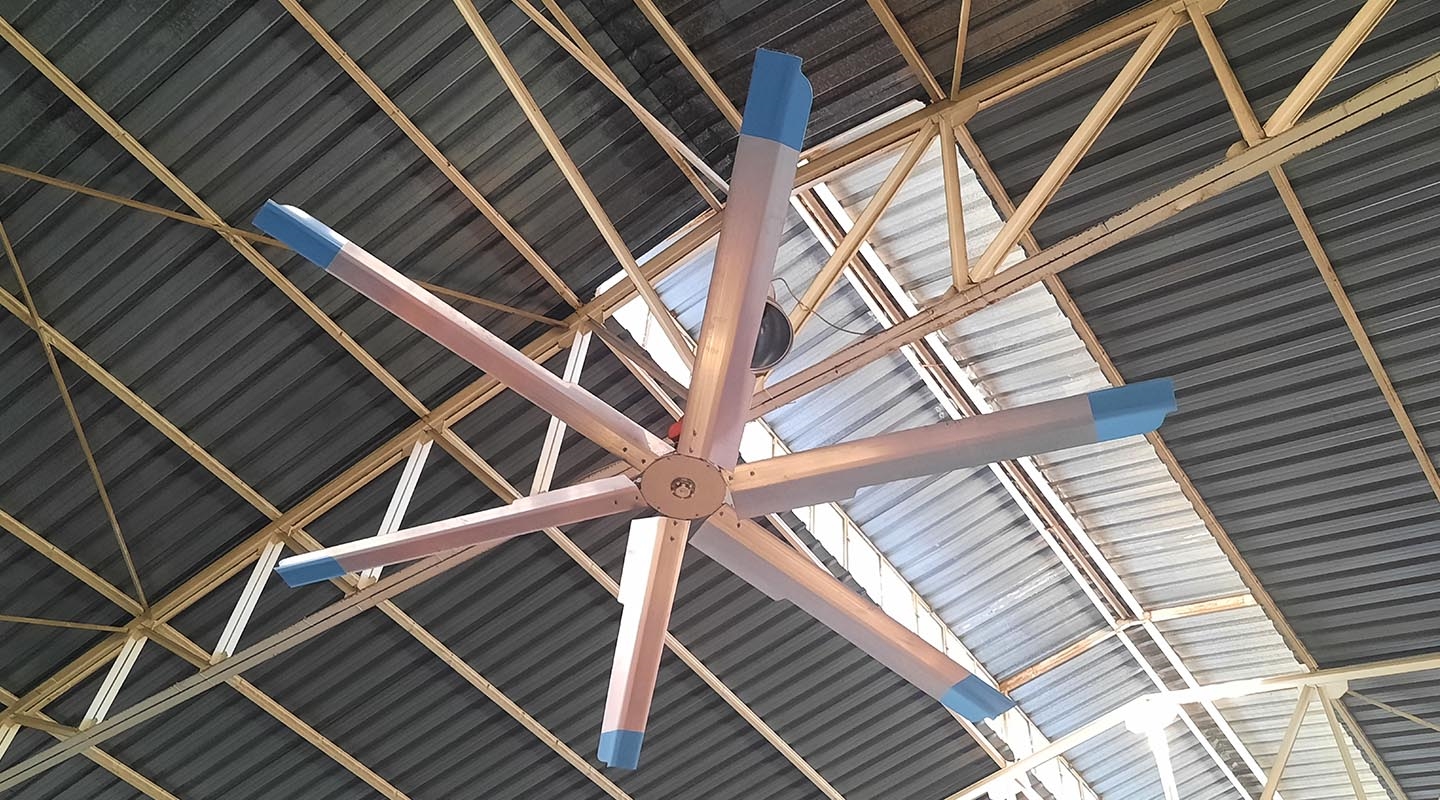

Helikopter Fan

Türkiye'de ilk ve tek Yerli ve milli üretim olarak Tüm AR-GE çalışmalarını kendimiz geliştirip olması gerekenin daha iyisini yaptığımız ve Tufan Endüstriyel Fan markasını verdiğimiz Helikopter tavan fanlarını Türkoğlu Grup bünyesine katmış bulunmaktayız.

Yurt dışından ithal edilen emsallerine nazaran daha az elektrik tüketimi ve daha fazla alanda hava akışını doğru ve düzenli bir şekilde almayı başardık.

Ve bunun testlerini laboratuvar ortamında yaptırarak taçlandırmış olduk.

Alüminyum kanatlarda geliştirdiğimiz ve kendi bünyemizde olan özel kanat kalıbımızdaki havanın doğru bir şekilde tam olarak gübrenin üzerine ve kullanılan alandaki hayvanları rahatlatacak özel olarak şekillendirilmiş kanat yapısı nedeniyle hem et hem de süt üretiminde %10-15 oranın da artış olmuştur.

Montaj bağlantı elemanları son derece güvenilir ve Tufan Endüstriyel Fan sisteminin kendi içerisindeki emniyet koruma mekanizmasından dolayı fabrikalar, fuarlar, alışveriş merkezleri yüksek tavanlı kafe, lokanta ve eğlence merkezlerinde kullanımı mümkündür.

Ürün Tanımı

Tufan Endüstriyel Fan, güçlü yapısı ve yatay eksende dönen kanatları ile bir hava sirkülasyonu oluşturup ortam şartlarını kurutan ve istenmeyen havayı ortamdan uzaklaştıran motorlu bir makinedir.

Tufan Endüstriyel Fan montajı yapıldığı alanda oluşan statik etkileri dinamik şartlarla değiştirir. Koku, nem ve sıcaklık düzeylerini etkileyerek çeşitli canlılar için olumlu/olumsuz şartların meydana gelmesini sağlar

Kullanım Alanları

Tüm küçükbaş ve büyükbaş işletmelerde kullanıma uygun.

Açık ve kapalı besi çiftlikleri

Fabrikalar, fuarlar, alışveriş merkezleri yüksek tavanlı kafe, lokanta ve eğlence merkezleri için kullanımına uygundur.

Gövde Yapısı

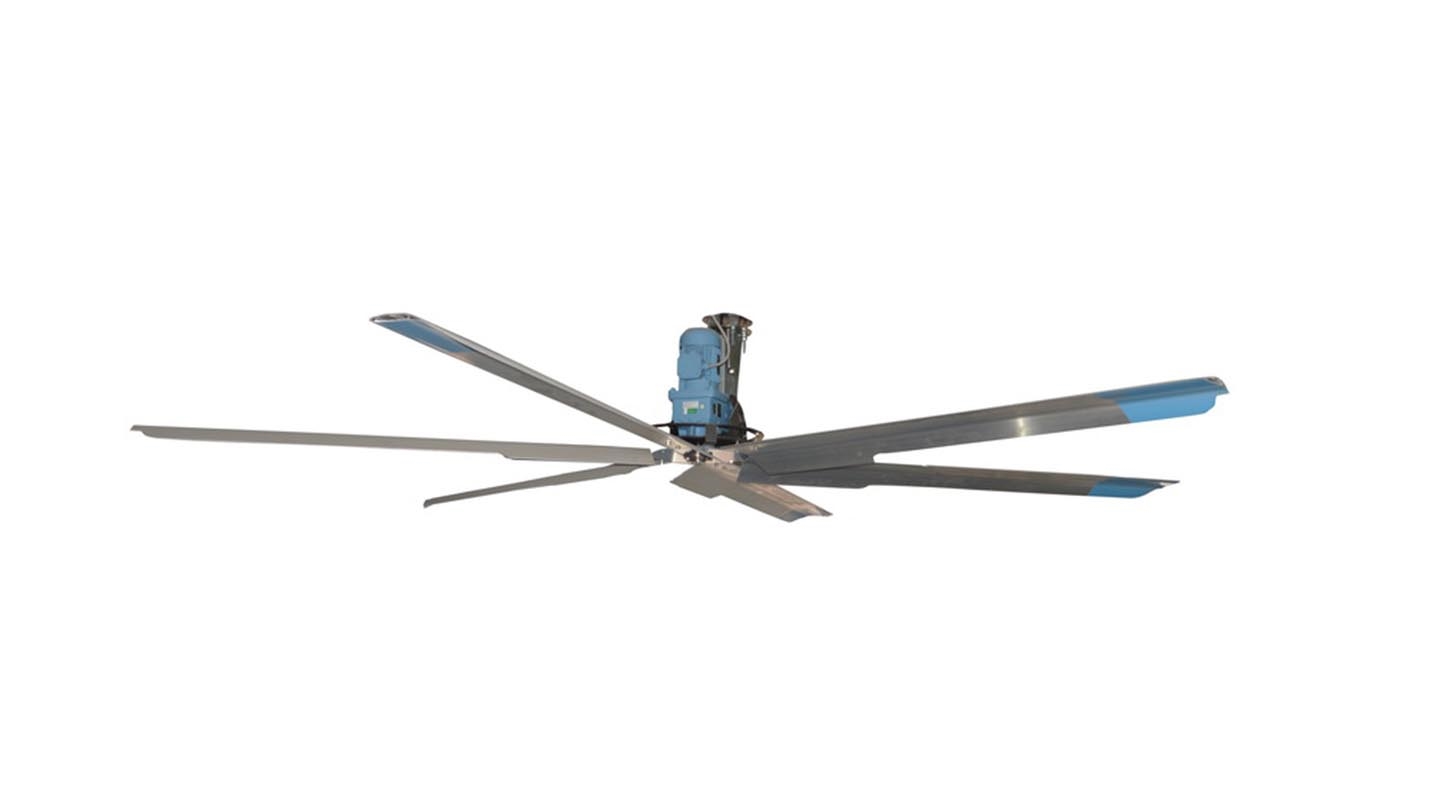

Tufan Endüstriyel Fan bir şase, motor, redüktör ve bağlantı aparatlarından meydana gelmektedir.

Şaseyi oluşturan sehpa, S235JR sac, burçlar 1040 imalat çeliği ve ürün üzerindeki diğer metal parçalar S235JR sac ve DKP Sac (CCRS)’ dan imal edilir.

Motor gövdesi ise alüminyumdan imal edilmektedir.

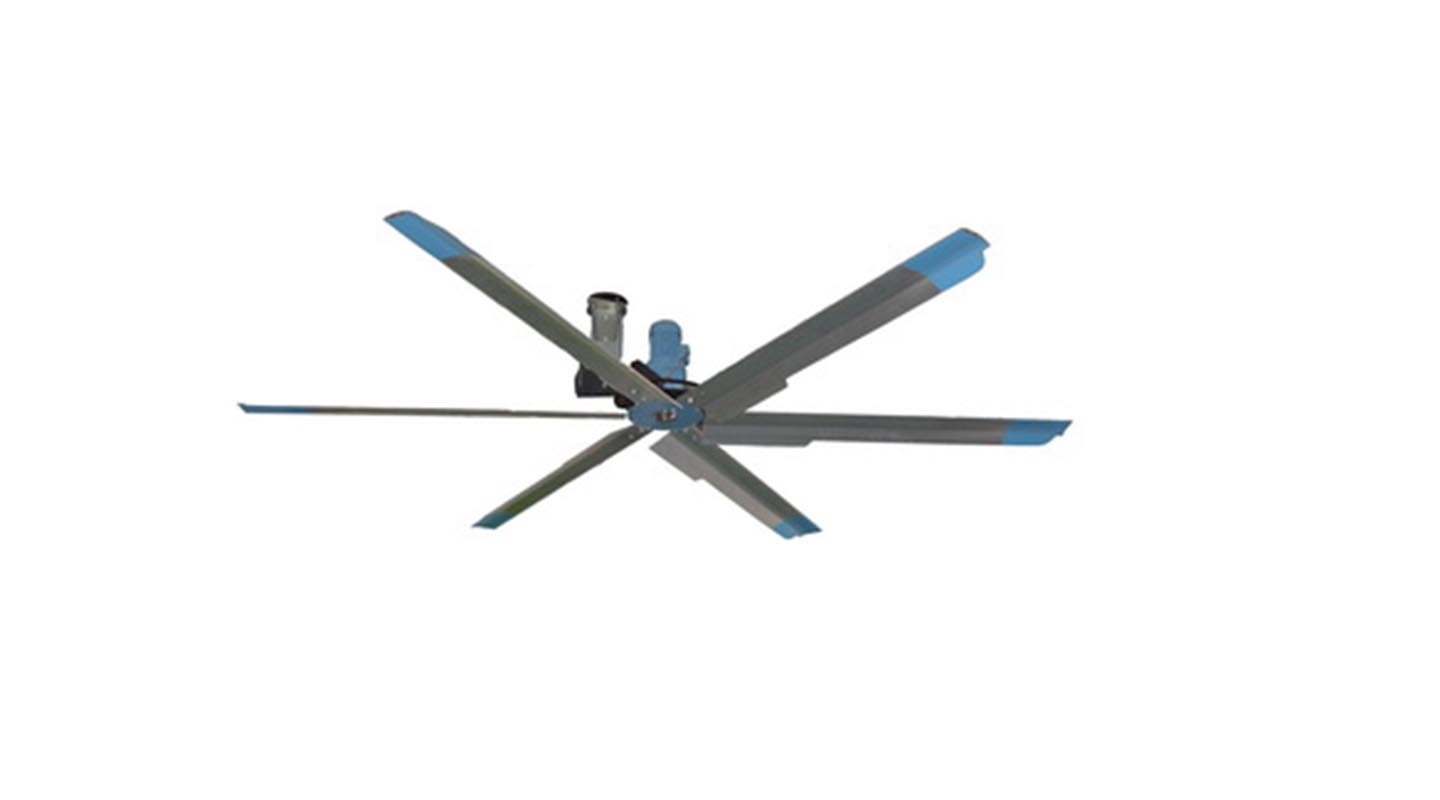

Ana bölümler

1. Sehpa
2. Motor (IE2 tipinde motor)
3. Redüktör
4. Pervane (6 adet monte edilmiş özel tasarım kanat)
5. Kanat merkezi (yıldız merkez)
6. Alt Kapak

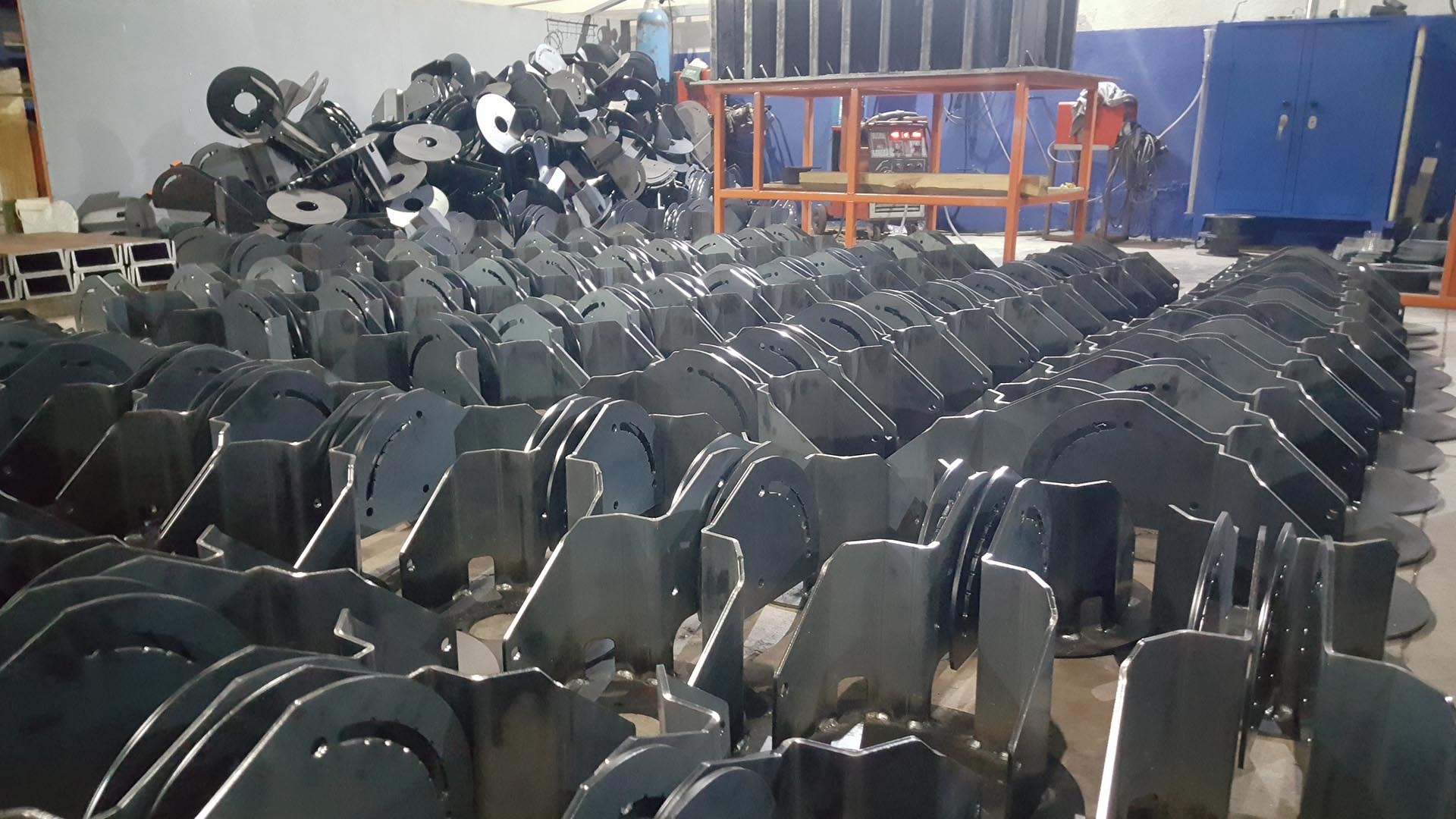

1. Sehpa

Sehpa cihazın diğer parçaların birleştirildiği taşıyıcı ana parçadır.

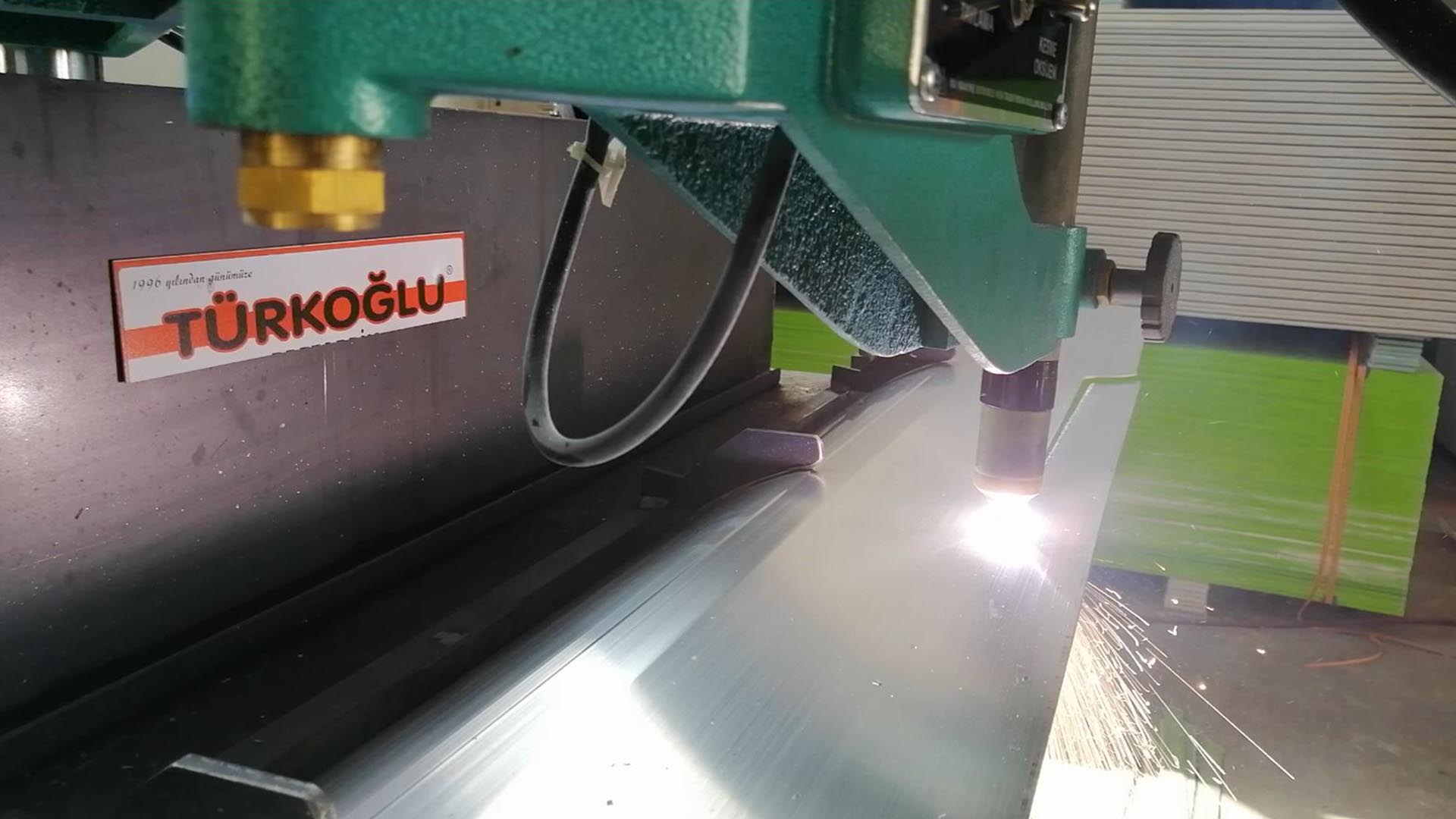

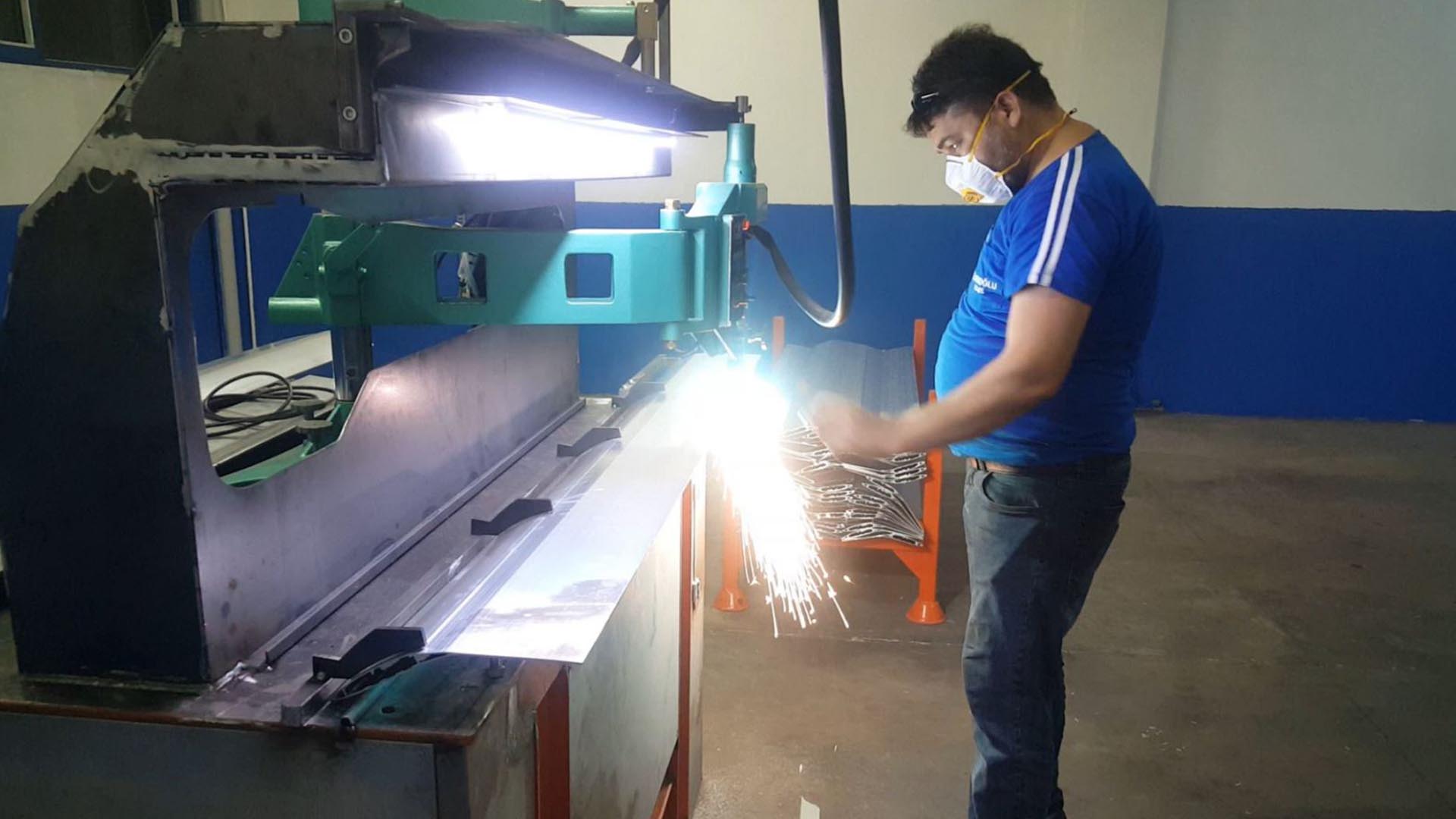

Bu nedenle mukavemeti yüksek malzemeden ve kaynaklı olarak imal edilmektedir.

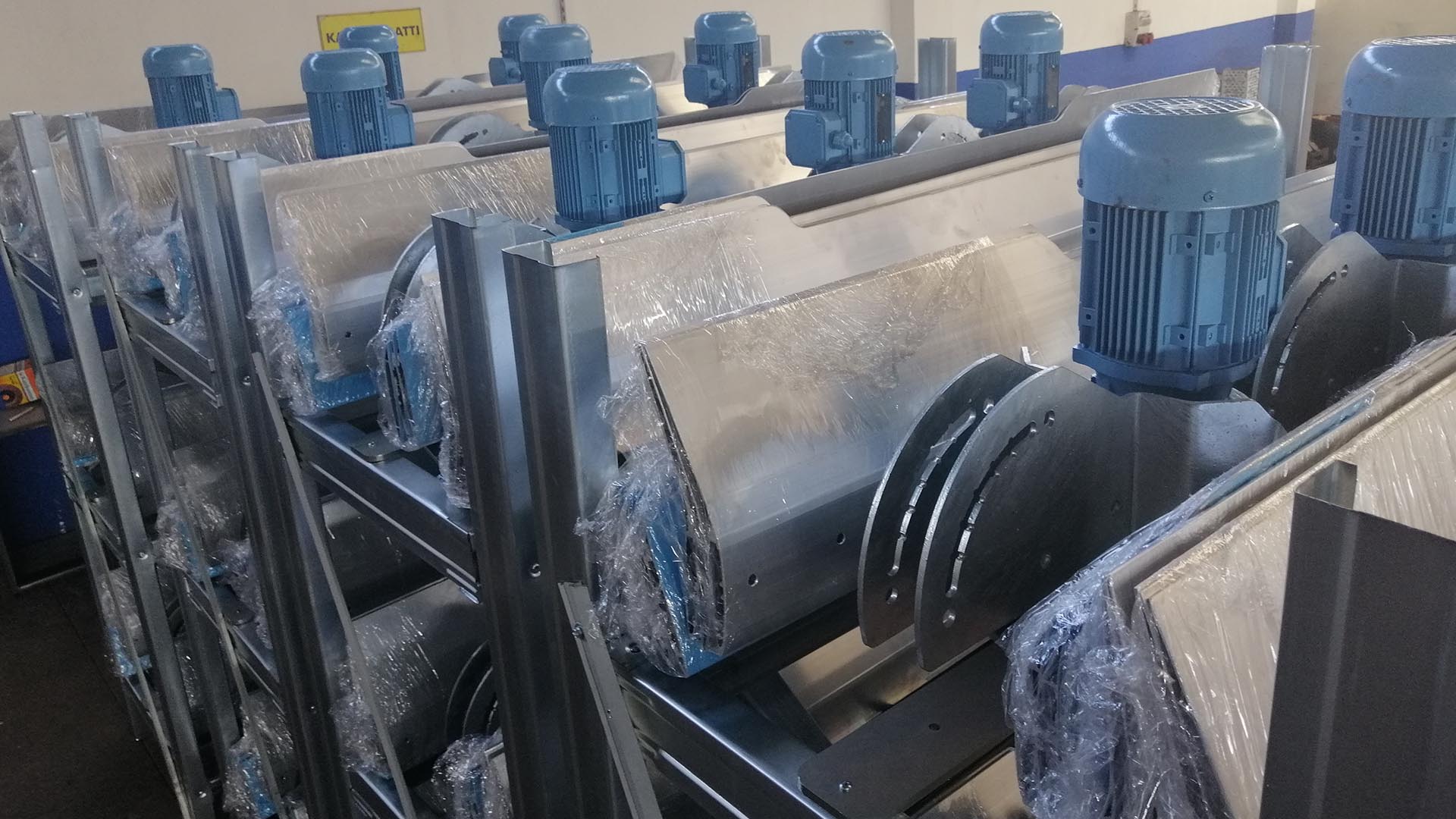

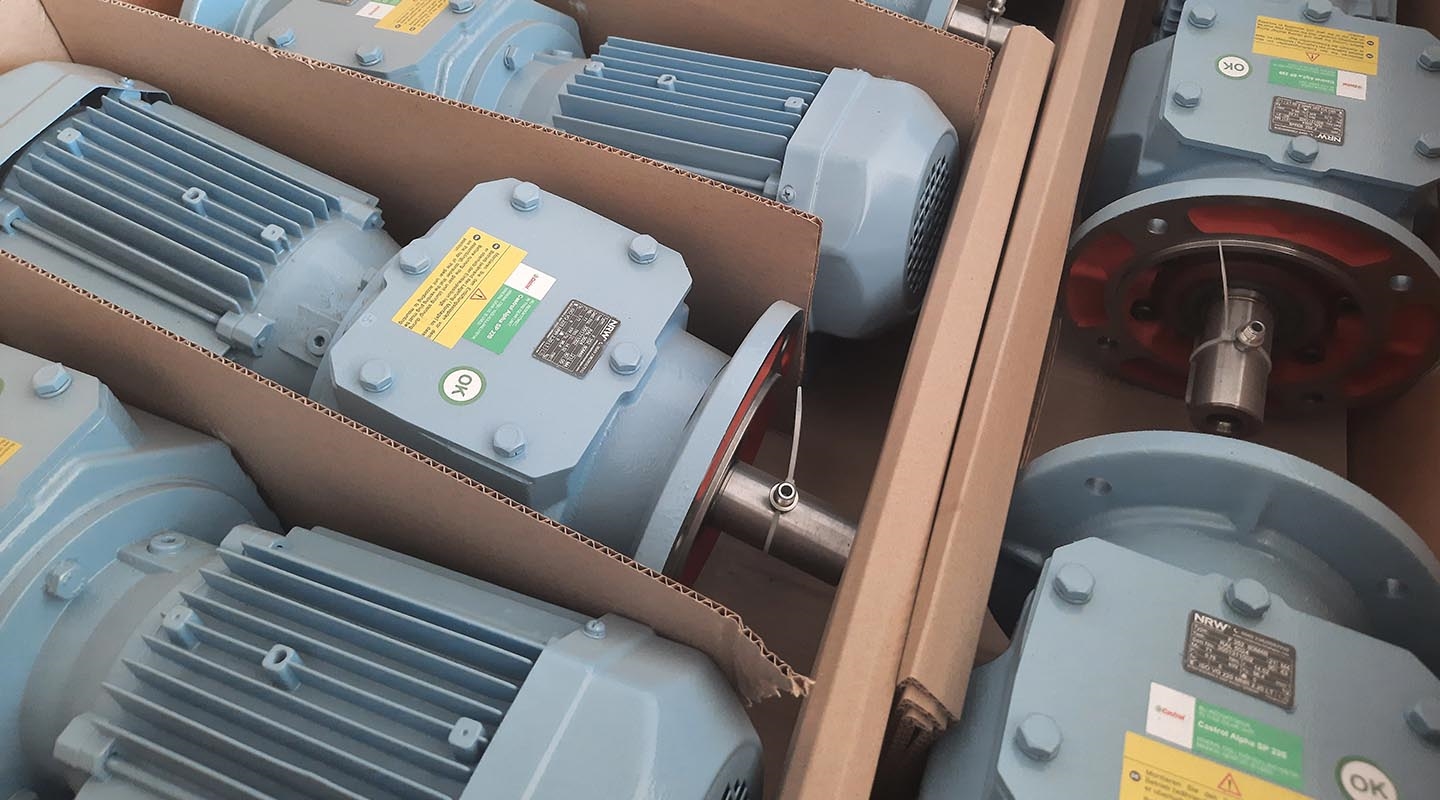

2. Motor

Tufan Endüstriyel Fan cihazında IE2 tipinde alüminyum gövdeli motor kullanılmaktadır. Motor üreticisi firma tarafından standartlara uygunluğu ve kalitesi belgelendirilmiştir.

3. Redüktör

Redüktör, motor hareketinin pervane ünitesine dişliler yardımıyla aktaran parçadır. Redüktör içinde sağlıklı ve uzun ömürlü çalışması için yağ ihtiva eden bir parçadır.

4. Pervane (6 adet monte edilmiş özel tasarım kanat)

Endüstriyel fan kanatları dayanıklı, hafif ve işlevsel olması amacıyla çekme alüminyum malzemeden üretilmektedir. Kanatlar hava debisinin noktasal etkilerine göre şekillenmiş bir tasarıma sahiptir.

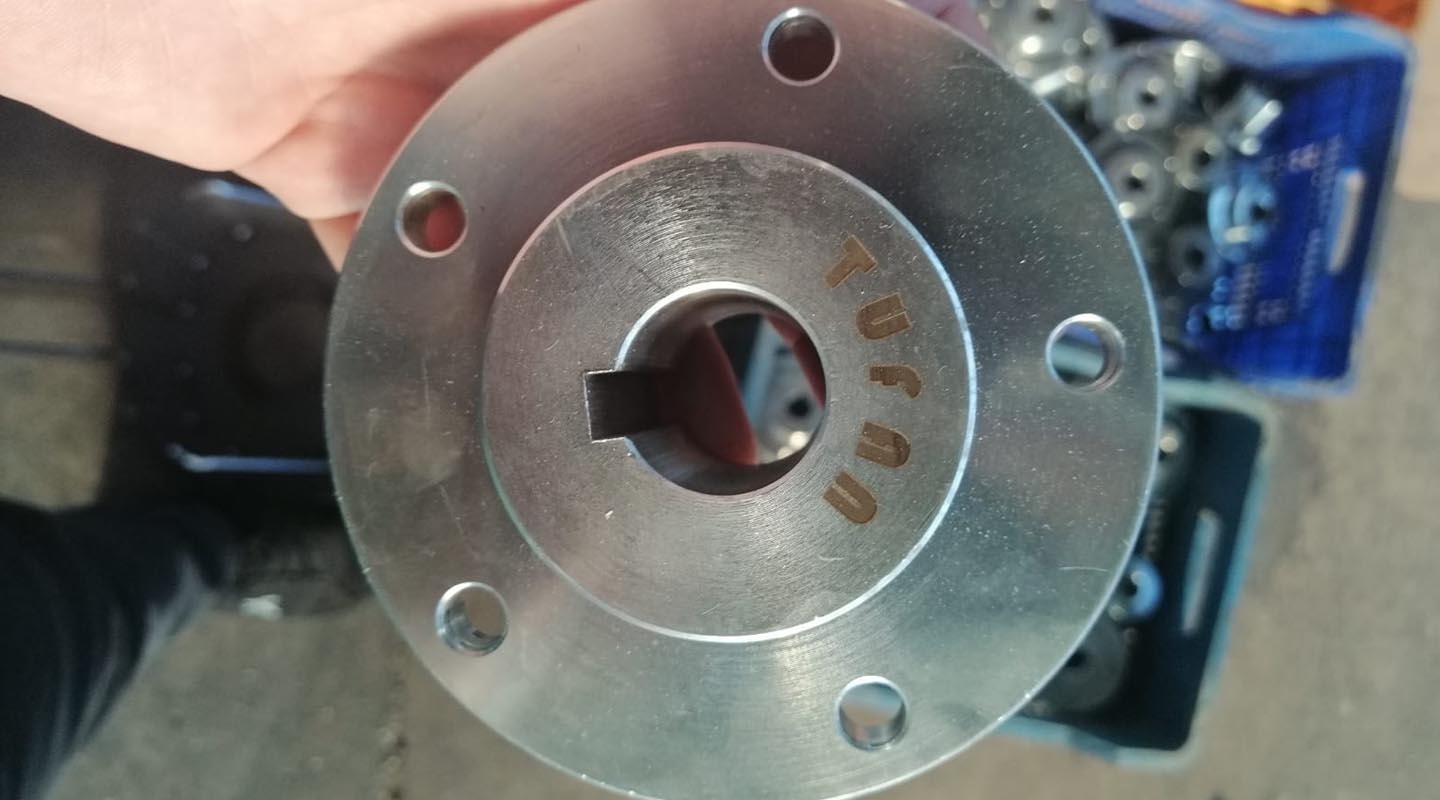

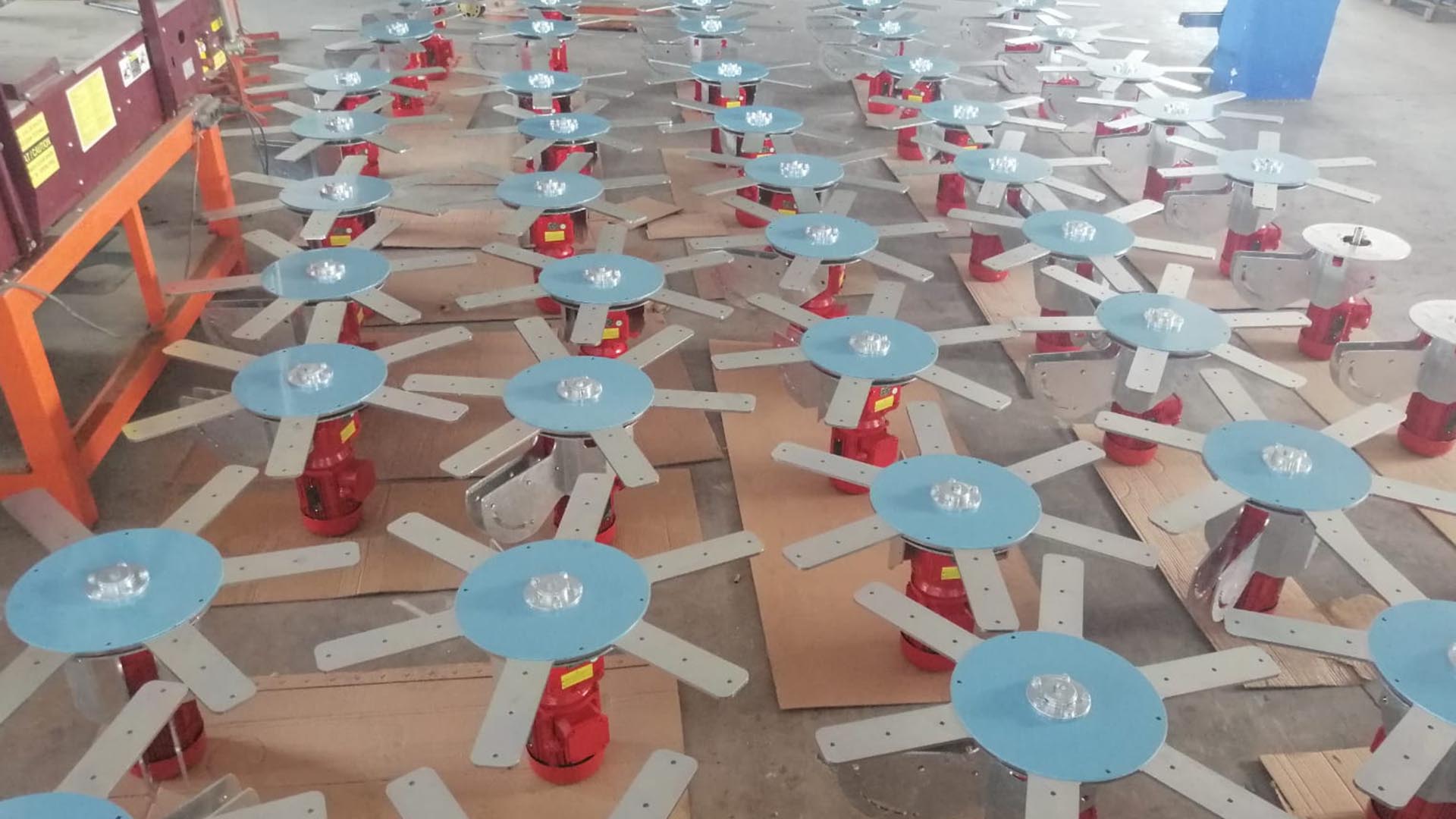

5. Kanat merkezi (yıldız merkez)

Kanatların birleştirildiği ve monte edildiği merkez parçaya denir.

6. Alt Kapak

Ürün güvenliğinin sağlanması ve dekorasyonunun tamamlanması için üründe alt kapak kullanılmaktadır.

Özellikleri

Hafifletilmiş gövde ve alüminyum kanat yapısı

Özel tasarımlı redüktör ve motoru ile enerji tasarrufu

Altılı alüminyum kanat ile yüksek performans

Özel tasarımlı kanat yapısı ile ıslak zeminleri hızlı kurutma

Et ve süt üretiminde % 15’e varan oranda artış sağlar.

Güvenli montaj tasarım ve emniyet halatları

Hayvanlarda gübre nedeniyle oluşan ayak, tırnak ve meme hastalıklarını önler

Açık ve kapalı besilerde yaz, kış tamamen gübreyi kurutmanın tek çözümü

Nem, amonyak kokusu ve zararlı gazları tamamen yok eder

Hız ayarı ve otomasyona uygun serinletme sistemidir.

Neden Helikopter Fan Kullanılmalı

Helikopter fan yukarıdan aşağıya çan eğrisi şeklinde hava ürettiği için hayvanlar tek bir bölgeye toplanmak yerine ahırın içinde tüm bölgeye dağılarak serinlerler diğer fanlar yatay düzlemde hava üretir bu yüzden hayvanlar sürekli tek bir alana toplanır ve serinleyemezler

Helikopter fan 220.000 m3 hava üretir diğer fanlardan 4 kat daha etkili, zemin üzeri hava üretimi yapmasından dolayı gübre kurutmaya etkisi oldukça yüksektir
